一、產品概述

由于現代高速、超高速的數控機床(特別是高速銑床和磨床)在工作時會產生大量的切削熱，而用以潤滑和冷卻的切削液遇到溫度較高的金屬零件時會瞬間產生大量的油煙、油霧，這些油煙與油霧均含有多氯聯苯成分，易造成有毒氣體，從而傷害到工作人員的健康。另外，這些油煙與油霧除了會污染環境外，還會吸附在工作人員的身上和衣服上，進一步危害其健康。目前國際上一些發達國家為了保障工人的健康和預防職業病，創造舒適工作環境，延長機床設備壽命和提升生產效率，其政府機構通常制定嚴格的法規來限制空氣里切削油霧的允許量，因此數控機床都相應的配備了油霧吸除裝置。

二、產品性能

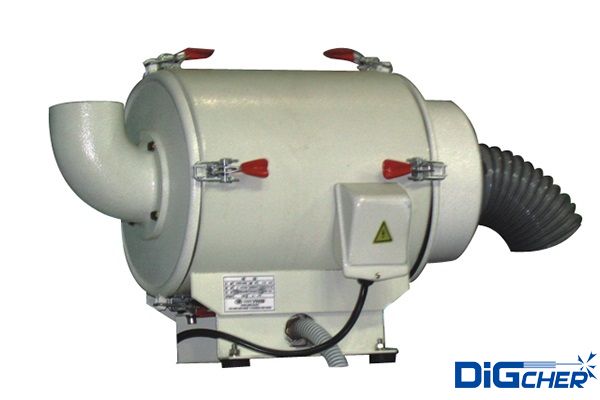

我公司引進國外先進技術及設計理念，開發的FM-301(三相)數控機床油霧凈化器進行了創新設計，其過濾系統由前置過濾器、離心分離過濾器和雙層濾材主過濾器三大部分組成。過濾效率更高、壽命更長，適合油霧量較大的場合應用。

三、工作原理

FM-301(三相)數控機床油霧凈化器的工作原理是當油霧中較大的油滴經碰撞受重力作用向下沉降，然后，由一次濾網將大部分霧狀物除去。二次濾網為三層結構，第一層捕集較大的粒子，第二層為高效濾網，第三層則進一步捕集細小的霧狀物。氣流漩渦區域高濃度油霧受負壓回流牽引被收集，低濃度油霧經由連續性與非連續性過濾單元整流、攔截、擴散運動后凝聚成液態返回收集槽重復使用，被連續處理后的油霧于終端排出潔凈的氣體。

四、產品優點

1、凈化效率高，比靜電式油霧凈化器效率高、效果好；

2、由于采用了三級過濾，使主過濾器壽命更長，維護成本更低；

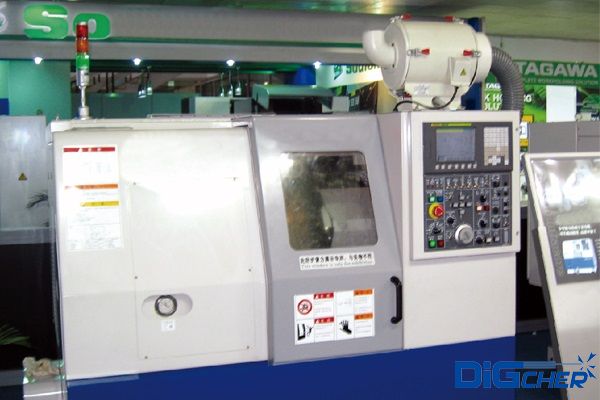

3、結構緊湊、重量輕，可直接安裝在機床上或懸掛式安裝；

4、凈化后的空氣可在室內排放，不影響室內原有的溫度、濕度，可節省空調能源；

5、過濾回收的油液流回機床可再次使用。

五、應用范圍

FM-301(三相)數控機床油霧凈化器主要適用于通用車床、數控四床、CNC車床、立式加工中心、數控銑床、放電加工機、外圓磨床、內圓磨床、電火花加工、壓鑄機以及CNC綜合加工中心等各類機床或清洗設備油霧凈化過濾。


基本參數
型號	FM-301
訂貨編號
電源(V/Hz)	380/50
功率(Kw)	0.55
風量(m³/h)	270
壓力(mmH2O)	80
電機轉速(r/min)	2900
吸口(φ)	120
最高吸入空氣溫度	50°
噪音dB(A)	72
凈化效率	98%
外形尺寸L*W*H	715x340x420mm
重量	37
材質	碳鋼
運轉時間	連續運行
保證	12個月
